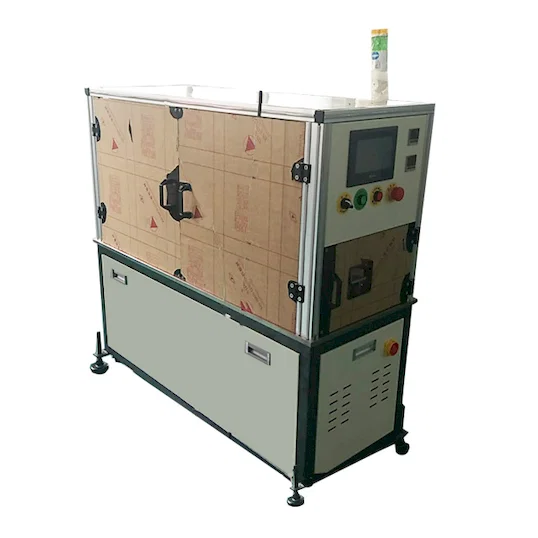

Máquina de Enhebrado de Manguito Trenzado WPM-BZ1

Detailed description

Automatice la aplicación de fundas trenzadas con la máquina roscadora de fundas trenzadas de alta velocidad

Revolucione sus procesos de ensamblaje de cables y mazos de cables con nuestra máquina roscadora de fundas trenzadas, una solución totalmente automática diseñada para aumentar drásticamente la eficiencia y la precisión en la aplicación de fundas. Esta máquina avanzada está diseñada para automatizar el enhebrado de manguitos tejidos en mazos de cables y mazos de cables, brindando resultados consistentes y de alta calidad con una intervención mínima del operador.

Esta máquina automática de envoltura de fundas trenzadas está diseñada para una integración perfecta en su línea de producción, automatizando una tarea tradicionalmente intensiva en mano de obra. Fusiona de forma única la funda tejida de acuerdo con la longitud establecida y la transporta al lado del tubo guía hueco para fines de roscado, lo que agiliza todo el proceso de aplicación de la funda y garantiza una longitud y colocación constantes del manguito.

Caracterizada por un rendimiento excepcional, esta máquina cuenta con alta velocidad, excelente efecto de roscado, operación sencilla y corte preciso. Experimente un rendimiento significativamente mayor con velocidades de roscado no inferiores a 1000 piezas / hora (dependiendo del tamaño de la funda y la velocidad de operación manual), mientras mantiene una calidad de roscado superior y elimina las inconsistencias inherentes a la aplicación manual. Su funcionamiento sencillo garantiza la facilidad de uso y los requisitos mínimos de formación para los operadores. El mecanismo de corte preciso garantiza longitudes de manguito limpias y precisas en todo momento.

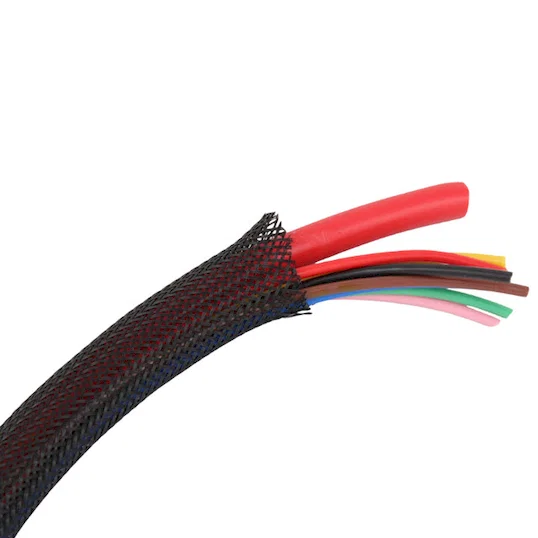

Adecuada para envolver varios tipos de fundas trenzadas alrededor de mazos de cables y mazos de cables, esta máquina versátil se adapta a una amplia gama de materiales de fundas y diámetros de cables. Desde delicados cables de señal hasta robustos cables de alimentación, esta máquina proporciona una solución de funda flexible y adaptable. Está diseñado específicamente para fundas aplicables, incluidas fundas de fibra (fundas de malla tejida), materiales cortados por fusión, que satisfacen diversas necesidades de la industria.

La máquina roscadora de manguitas trenzadas se basa en un sistema de control robusto y confiable. Está compuesto por un sistema de control fotoeléctrico finamente ajustable y un sistema de control PLC. Esta arquitectura de control avanzada garantiza un funcionamiento preciso y una fácil capacidad de ajuste. La longitud de corte se puede establecer, lo que permite la personalización según los requisitos específicos de la aplicación, y el rendimiento de corte permanece estable, lo que garantiza longitudes de manguito consistentes y minimiza el desperdicio de material. La precisión de corte se mantiene en unos impresionantes ±3 mm, lo que garantiza aún más la precisión en cada aplicación de funda. La longitud de corte es ajustable dentro de un amplio rango, de 100 mm a 1200 mm, lo que brinda flexibilidad para diversas necesidades del proyecto.

Los productos aplicables incluyen una amplia gama de conjuntos de alambres y cables: arneses de cableado automotriz, cables electrónicos, cables médicos, metales, alambres, cables, etc. Su amplia aplicabilidad se extiende a diversas industrias aplicables, como plantas de procesamiento de arneses de cables, fábricas de productos electrónicos, fabricantes de electrodomésticos, industrias de hardware, etc. Esta versatilidad lo convierte en un activo invaluable para los fabricantes de numerosos sectores.

Especificaciones técnicas:

• Modelo: WPM-BZ1

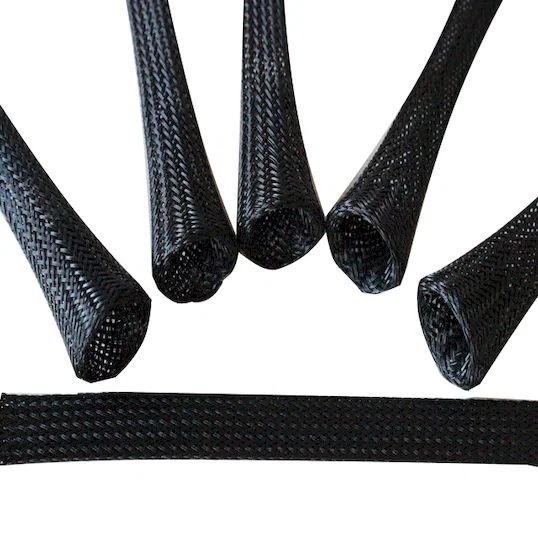

• Funda aplicable: funda de fibra (funda de malla tejida), materiales cortados por fusión
• Rango de alambre aplicable: tipo personalizado (el diámetro del alambre no excede el diámetro de la tubería)
• Diámetro del rango de tubo guía aplicable: diámetro 12-25 mm
• Precisión de corte: ±3 mm
• Longitud de corte: 100 mm-1200 mm
• Velocidad: no menos de 1000 piezas / hora (dependiendo del tamaño de la funda y la velocidad de operación manual)
• Alimentación simple: monofásica AC 220V/50HZ
• Consumo de energía: 400W/Hr
• Temperatura ambiente de funcionamiento: -5 ° C ~ +40 ° relativo
• Humedad relativa: (40 ~ 90)% HR
• Fuente de gas de acceso: 0.4 ~ 0.6MPA
• Peso: alrededor de 80 kg
• Dimensión: 500W1230L1115H (mm) (sujeto a producción real)
• Nota: Los materiales especiales se pueden personalizar.

Actualice su producción de mazos de cables y cables con la máquina roscadora de fundas trenzadas. Experimente los beneficios de la automatización, la alta velocidad, la precisión y la facilidad de uso, transformando sus procesos de aplicación de fundas y maximizando su eficiencia de fabricación.
